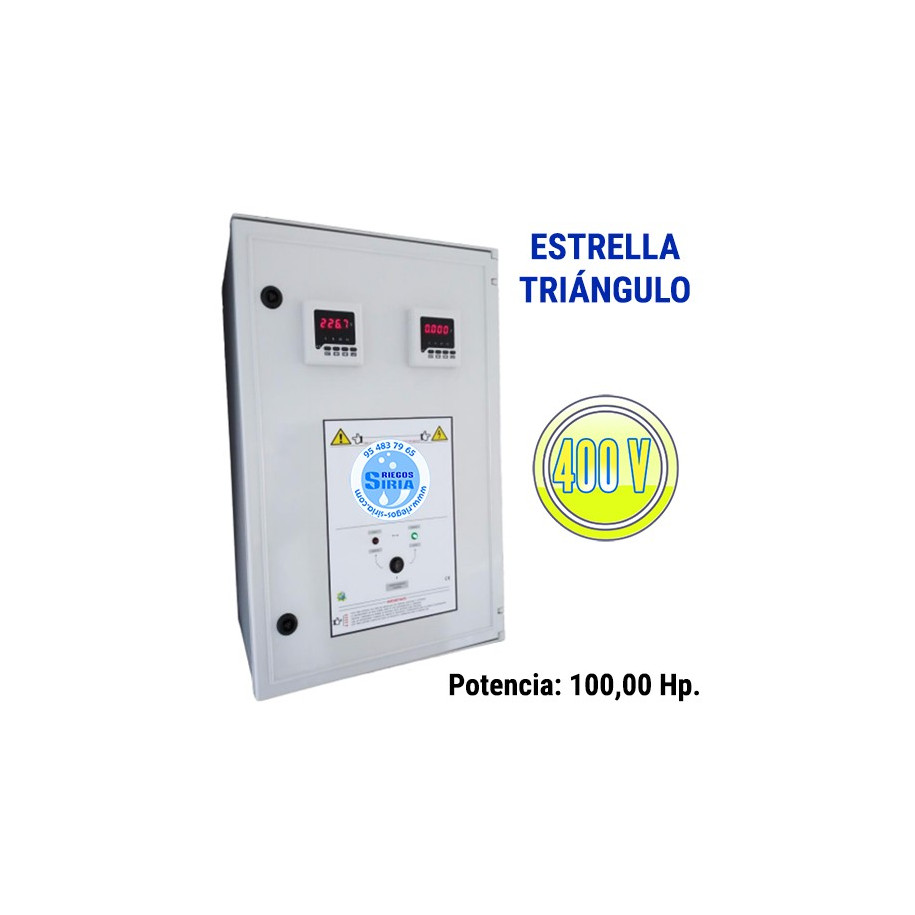

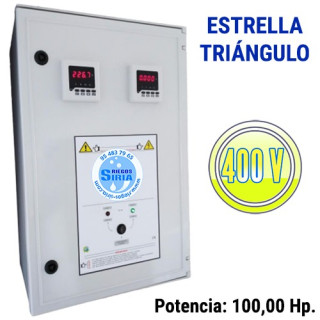

Cuadro Eléctrico Estrella Triangulo 100 Hp.

Características Generales:

La gama CET1 está formada por arrancadores hasta 100 Hp. y están protegidos contra cortocircuitos y sobrecargas y en la puerta llevan un selector de encendido y pilotos de marcha y disparo térmico.

Al cuadro base se le pueden añadir complementos como: seta de emergencia, relés de nivel, relé de 24 V. para programador de riego, etc.

Componentes de Fabricación:

1 Armario metálico GN con placa.

1 Seccionador 4 P.

1 Mando prolongado.

1 Magnetotérmico Maniobra.

1 Magnetotérmico Fuerza.

1 Relé térmico.

2 Contactor Principal + Triángulo.

1 Contactor Estrella.

1 Relé estrella-triángulo.

1 Base relé 11 polo.

1 Piloto rojo 230 VAC.

1 Piloto verde 230 VAC.

1 Selector tres posiciones.

1 Trafo de intensidad (según modelo).

10 Borna Potencia.

4 Borna Maniobra.

2 Borna Tierra.

3 Prensa Potencia.

2 Prensa Maniobra.

1 Sinóptico.

1 Cableado.

Características Técnicas:

* Tipo de Armario: Metálico.

* Talla del Magnetérmico: 315 A.

* Contactor Principal: 95 A.

* Contactor Triángulo: 95 A.

* Contactor Estrella: 65 A.

* Regulación Térmico: 80-100 A.

* kW: 75,00.

* Hp: 100,00.

Fabricación España.
