Descripción General:

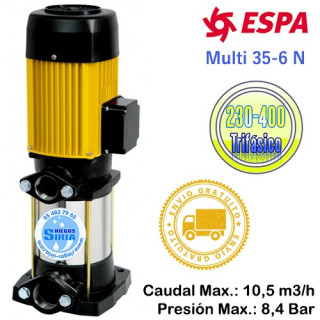

Electrobombas centrífugas multietapa monobloc en ejecución vertical diseñadas para la presurización de viviendas, sistemas de riego y aplicaciones de bombo de agua limpia donde se requiera una bomba robusta y compacta.
Concebidas para su trabajo en paralelo en equipos múltiples, son una solución optimizada para equipos de presurización.
Su sistema de bridas de aspiración e impulsión en distintos planos facilita la instalación y el mantenimiento, así como la accesibilidad a los equipos de válvulas y sensores.
La modularidad de su cuerpo de impulsión permite orientarlo según la necesidad de la instalación hasta en cuatro posiciones distintas.
Su fiabilidad se añade a su capacidad de trabajar en múltiples condiciones, y destaca su compatibilidad al incorporar un módulo ESD de control a velocidad variable para automatizar su operación con criterios de ahorro energético y eficiencia de la instalación.
En especial, se recomienda para presurización a presión constante.
Características:
* Equipamiento:
- Contrabridas: Incluidas.
- Pie / Base: Incluido.
- Racores: No incluidos.
- Tapón de purga: Si.
- Válvula de retención: No.
* Características eléctricas:
- Aislamiento eléctrico: Clase F.
- Factor de servicio: S1.
- Grado de protección: IP 55.
- Rearme: Automático.
- Tipo de motor: Asíncrono.
- Tipo de rotación del motor: Velocidad constante.
- Tipo de servicio: Continuo.
* Características Constructivas:
- Diámetro aspiración: 1 1/4" G.
- Diámetro impulsión: 1 1/2" G.
- Estanqueidad: Mediante cierre mecánico.
- Etapas: Bombas centrífuga multietapa.
- Refrigeración motor: Ventilador.
- Tipo de conexión en la aspiración: Brida.
- Tipo de conexión en la impulsión: Brida.
- Tipo de impulsor: Cerrado.
* Materiales:
- Bridas: Fundición GG50.
- Cierre mecánico: Alúmina - Grafito.
- Cuerpo de aspiración: Fundición GG20.
- Cuerpo de impulsión: Fundición GG20.
- Cuerpo envolvente: Acero inoxidable AISI 304.
- Difusor: PPO + 30% GF // PPE + 30 GF - ACS.
- Eje bomba: 3-4 Acero inoxidable (AISI 420) / 7-6 Acero inoxidable (AISI 303).
- Envolvente motor: Aluminio.
- Impulsor/es: Acero inoxidable AISI 304.
- Juntas: NBR / EPDM.
- Material del pie-base: Acero gris de fundición pintado.
- Portasellos: Fundición GG20.
- Tornillería: Acero inoxidable AISI 304.
* Límites de utilización:
- Presión máxima de trabajo: 6 bar.
- Temperatura del líquido (ºC): Min: 4 - Max: 35.
Datos Eléctricos:
* Potencia nominal motor (P2): 2,20 kW - 3,00 Hp.
* Consumo:
- 8,30 Amperios (230 V. trifásica).
- 4,80 Amperios (400 V. trifásica).
Datos Hidráulicos:
Caudal en m3/h
|
0.0
|
1.2
|
2.4
|
3.6
|
4.8
|
6.0
|
7.2
|
8.4
|
9.6
|
10.5
|
Altura Manométrica en Metros
|
84.3
|
82.3
|
78.9
|
74.3
|
68.4
|
61.2
|
52.7
|
43.0
|
32.0
|
23.0
|
