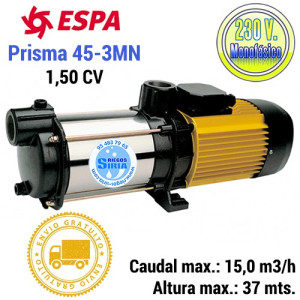

Descripción General:
Electrobombas centrífugas multietapa monobloc en ejecución horizontal diseñadas para la presurización de viviendas domésticas, pequeños sistemas de riego y aplicaciones de bombeo de agua limpia donde se requiera una bomba robusta y compacta.
Especialmente recomendada para aplicaciones con agua potable.
Destaca por su operación extremadamente silenciosa y su capacidad autoaspirante hasta 2 metros, que se ve incrementada considerablemente mediante la instalación de una válvula de pie.
Su fiabilidad se añade a su capacidad de trabajar en múltiples condiciones, y destaca su compatibilidad al incorpor un módulo ESD (no incluido, ese accesorio es aparte) de control de velocidad variable para automatizar su operación con criterios de ahorro energético y eficiencia de la instalación. En especial, se recomienda para presurización a nivel constante.
Datos eléctricos:
* Intensidad: 10,00 Amperios.
* Potencia: 2,00 Hp.
Equipamiento:
Pie / Base: Incluido.
Racors: No incluidos.
Tapón de purga: Sí.
Válvula de retención: No.
Características eléctricas:
Aislamiento eléctrico: Clase F.
Factor de servicio: S1.
Grado de protección: IP44.
Rearme: Automático.
Tipo de motor: Asíncrono.
Tipo de rotación del motor: Velocidad constante.
Tipo de servicio: Continuo.

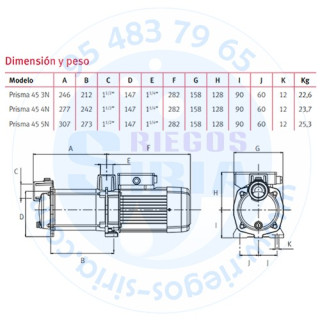

Características constructivas:
Diámetro aspiración: 1 1/2" G.
Diámetro impulsión: 1 1/4" G.
Estanqueidad mediante: Cierre mecánico.
Etapas: Bomba centrífuga multietapa.
Refrigeración motor: Ventilador.
Tipo de conexión en la aspiración: Rosca.
Tipo de conexión en la impulsión: Rosca.
Tipo de impulsor: Cerrado.
Materiales:
Cierre mecánico: Alúmina-Grafito.
Cuerpo de aspiración: Fundición GG20.
Cuerpo de impulsión: Fundición GG20.
Cuerpo envolvente: Acero inoxidable AISI 304.
Difusor: PPO + 30% GF.
Eje bomba: Acero inoxidable AISI 420.
Envolvente motor: Aluminio.
Impulsor/es: Acero inoxidable AISI 304.
Juntas: NBR/EPDM.
Material del pie-base: Acero gris de fundición pintado.
Portasellos: Fundición GG20.
Tornillería: Acero cincado.
Límites de utilización:
Aspiración máxima (m): Autoaspirante hasta 2 metros.
Con válvula de pie aspira hasta 6-7 metros.
Temperatura del líquido (ºC): Min: 4 - Max: 35.
Datos Hidráulicos:
Caudal en m3/h |
1.50 |
3.00 |
4.50 |
6.00 |
7.50 |
9.00 |
12.0 |
15.0 |
Altura manométrica en metros |
48 |
47 |
45 |
42 |
39 |
36 |
24 |
11 |
